그라프너 9채널 조종기 T9(MZ-18 AG) – 방제 드론용(Silver)

GR-24 12채널 수신기 포함

Throttle 텐션 스프링 적용

제품코드 : S1005

389,000

Product ID: 9632 카테고리: 태그: , , , , ,

Graupner/SJ : 그라프너 T9 (MZ-18 AG) 9채널(HOTT) 조종기

상상을 초월하는 기능과 환상적인 성능! 더 이상의 조종기는 없습니다!

세계에서 가장 빠른(9ms/4096 Resolution) 리스펀스와 최대 통달 레인지(Over 2Km/8ch 이상 수신기)를 가진 21세기 최고의 조종기 시스템으로서 RC 헬기부터 업무용 멀티콥터에 이르기까지 – 합리적인 유저들의 최상의 선택!

전용 Aluminum Hard Case 기본 포함!

신형 MZ-18에는 최근 대세인 방제 드론에 최적화 되어 있는 짐벌 크레이들이 탑재되어 있습니다.

HOPPING TELEMETRY TRANSMISSION(HoTT) 양방향 HOPPING방식을 채택하여 송수신기가 75개의 주파수를 이동하며 외부의 주파수의 혼신을 방어하여 먼 거리에서도 우수한 송, 수신 성능과 텔레메트리 통신이 가능한 기술을 사용하였습니다.

프론트 베젤의 색상은 Silver 입니다.

제품설명 / 이미지

아래 이미지는 참고용으로서 짐벌 크레이들은 신형과 차이가 있으므료 이점 양지말씀 드립니다.

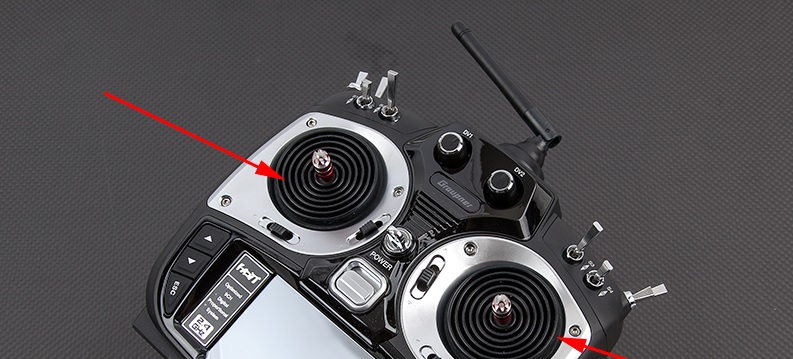

극한(?)의 환경에서 사용하는 방재용 드론에 맞춰 방진 기능이 추가된 벨로우즈 방식의 스틱 크레이들을 채용, 흙먼지가 휘날리는 필드에서도 조종기 내부에 먼지가 들어가지 않도록 설계!

기본적으로 Throttle 타면에도 텐션 스프링이 적용되어 있으며, 사용자의 취향에 따라 텐션을 제거할 수도 있습니다.

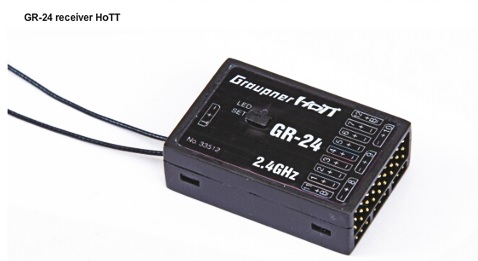

GR-24 12채널 수신기 포함.



MZ18 제품특징

• HoTT (HOPPING TELEMETRY TRANSMISSION)시스템의 양방향 통신 2.4기가 방식 사용
• HOPPING 방식의 75CH 운용되는 안정적인 HoTT 시스템을 적용하여 우수한 송수신율과 정밀한 조종 성능 제공
• 3.5” FULL COLOR TFT 터치 LCD를 적용, 편리하고 쉬운 사용과 다양한 유저 인터페이스 제공
• HoTT 시스템이 적용되어 비행 중 모델의 각종 텔레메트리 데이터를 송신기로 전송 받아 음성기능을 사용하여
사용자가 설정한 텔레메트리 기능의 각종 데이터와 위험상황을 음성으로 안내 받을 수 있음(내장스피커 및 이어폰)
• 옵션센서(GPS,연료,온도,전압,전류)와 센서보드(GENERAL AIR MODULE, GENERAL  ENGINE MODULE)를
사용하여 모델의 많은 데이터를 실시간으로 확인가능
• Graupner Brushless Control +T 변속기를 함께 사용하면 변속기의 텔레메트리 데이터를 실시간 확인 가능
(RPM, 사용전류,전압 체크,변속기 온도,사용자 변속기설정에 따른 위험경고 등등…)
• SUMD, SUMO 기능을 이용한 한 개의 라인으로 자이로와 각종 컨트롤 보드로 송신기의 신호를 전송할 수 있어
주변 기기의 사용이 편리합니다.
• 사용자의 아날로그서보와 디지털서보 사용에 대비한 수신기의 10ms, 20ms의 신호 주기 설정기능
• HoTT 시스템을 이용한 무선 트레이너기능
• 송신기 짐벌에 총 8개의 볼 베어링을 사용하여 뛰어난 스틱느낌 실현
• 2개의 수신기를 병렬로 연결하여 더 많은 서보를 모델에 사용 할 수 있는 멀티 수신기 바인딩 시스템
• SD카드를 이용한 데이터 비행로그파일 확인과 메모리 확장기능
• GR STUDIO PC 소프트웨어를 이용한 편리한 펌웨어 업그레이드 가능



프로그램기능

• 30개 모델메모리(SD카드를 사용한 메모리 확장기능)
• 6개 Q,link기능
• 3가지타입 모델 헬리콥터,비행기,글라이더

헬리콥터 기능

• Q,link기능 x 6
• 6가지 스와쉬 플레이트 타입
( 1 Servo, 2 Servo 180, 3Servo 120, 3 Servo 140, 3 Servo(엘리베이터 ), 4 Servo 90 )
• Pitch Curves(7-point)
• Throttle Curves(7-point)
• Pitch, Throttle Trim 기능 x 6
• Swash Limit 기능
• Swash mix 기능
• Program mixing x 8( Liner Program mixing x 5, Curve mixing x 3 )
• throttle mixing 기능( AILE>>THRO, ELEV>>THRO, RUDD>>THRO)

비행기 기능

• Q,link기능 x 6
• 8가지 윙 타입(델타윙 타입포함)
• 3가지 테일 타입
• Wing mixing ( RUDD>>AILE, AILE>>RUDD, RUDD>>ELEV )
• Throttle Curve 기능
• Program mixing x 8( Liner Program mixing x 5, Curve mixing x 3 )
• Snap roll 기능
• Aileron Diff 기능
• Flap sett 기능
• Airbrake 기능
• Idel Low 기능

글라이더 기능

• Q,link기능 x 6
• 8가지 윙 타입 ( 델타윙 타입포함)
• 3가지 테일 타입
• Wing mixing ( RUDD>>AILE, AILE>>RUDD, RUDD>>ELEV )
• Program mixing x 8( Liner Program mixing x 5, Curve mixing x 3 )
• Aileron Diff 기능
• Flap MIX기능 ( FLAP, AILE>>FLAP, ELEV>>FLAP, FLAP>>ELEV )
• Flap sett 기능
• Butterfly 기능

구성품

mz-18 조종기
USB PC 인터페이스 셋
USB 인터페이스 아답터 와이어
4000mAh LiPo 배터리
GR-24L 수신기
알루미늄 송신기 가방
USB 케이블
USB 아답터 와이어
조종기용 목걸이
메뉴얼



제품 사양

동작 전압 3.3 ~ 6.0V
배터리 NiMH 4cell  2000mAh
소비 전류 About 510.0mA
컨트롤러 32bit  micro controller
조종기 주파수 범위 2.4000 ~ 2.4835 GHz
조종기 변조방식 FHSS
동작온도 About -10 ~ +55`C (-50 ~ +131℉)
안테나 Dipole Antenna
채널 9CH
화면 3.5” TFT LCD W/Touch screen
텔레메트리 기능 Internal LCD, External Smart box
텔레메트리 알림 Speaker and earphone
토글 스위치 8ea
UI 인터페이스 LCD 디스플레이 터치
슬라이드 레버 2ea
퀵 링크 10
모델 메모리 30
SD-card Optional SD card
배터리 충전 DC Jack
펌웨어 업데이트 USB Terminal
트레이너 기능 Wired/ wireless
크기 194.0 x 286.1 x 111.6 mm (7.64 x 11.26 x 4.39 oz)
무게 838.8g (29.59 oz)

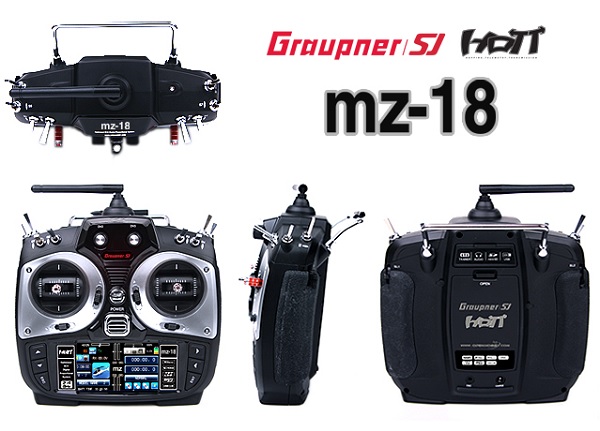

mz-18-1

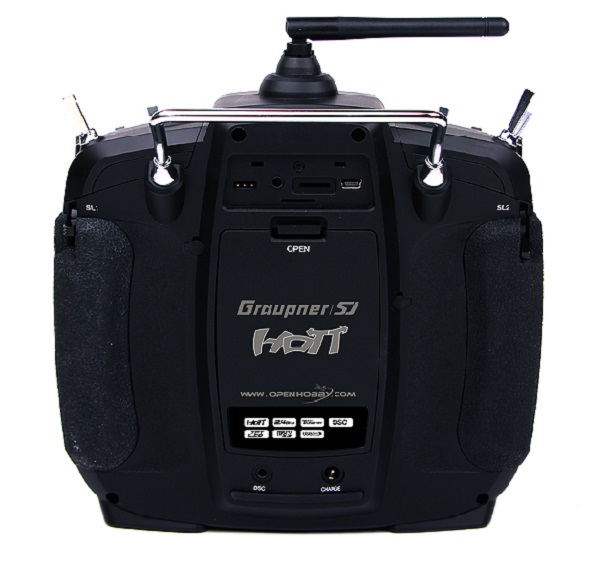

mz-18-3





다운로드

사용설명서Graupner SJ mz-18 메뉴얼(KOR)
