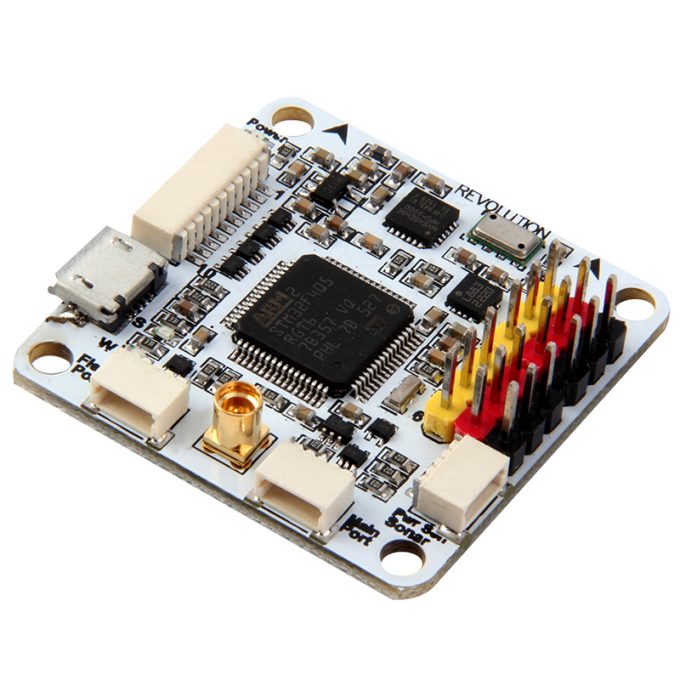

CC3D Revolution F4 Flight Controller 오픈소스 FC

고정익~멀티콥터 비행제어장치

CC3D Rev  Open Source Flight Controller

GPS 모듈 별매

벌크

44,000

품절

Product ID: 5622 카테고리: 태그: ,

OpenPilot CC3D Revolution F4 Flight Controller Upgrade Version Integrating OPLinK Revo





CC3D 비행제어장치는 OpenPilot 펌웨어를 올릴 수 있는 안정된 하드웨어입니다. CC3D는 OpenPilot GCS(Ground Control Station)을 사용하여 고정익은 물론 옥토콥터에 이르기 까지 설정을 하실 수 있습니다. 보다 상세한 설명은 여기를 클릭하세요.

CC3D 셋업 경험이 있으시고 영어에 익숙하신분은 다음 원문 링크를 참조하여 업그레이드/셋업을 수행하십시오!

Download ’OpenPilot Ground Control Station’

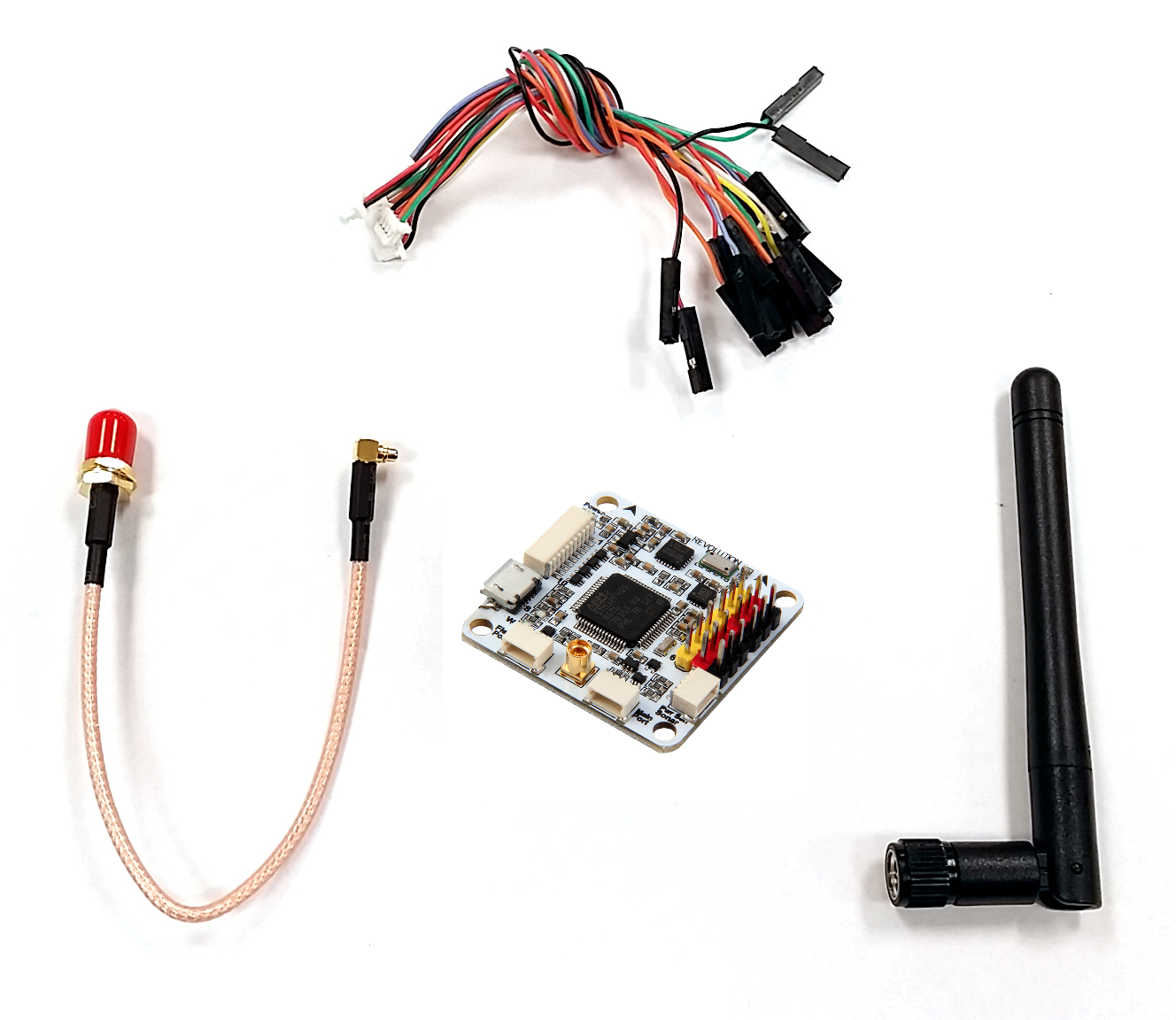

구성품을 다음 사진과 동일합니다.

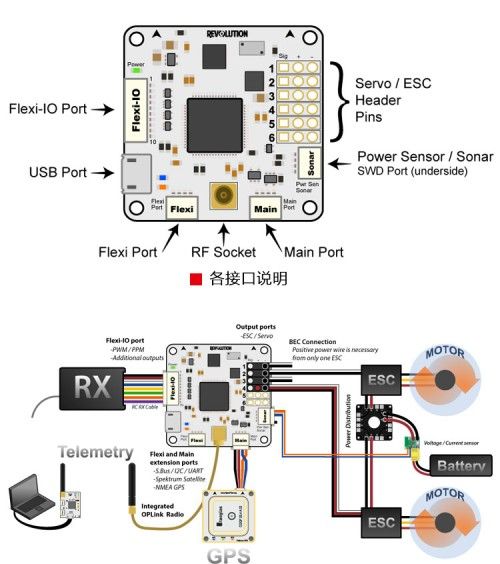

cc3d-rev-00cc3d-rev-1



펌웨어 업데이트 및 셋업

1. OpenPilot 15.02.02 (윈도우용, 32bit) 을 다운로드&설치
기존에 다른 버전이 설치되어 있다면 삭제 후 재설치 요

2. OpenPilot GCS 실행 -> 하단 메뉴 ’Firmware’ 클릭

3. 클릭 ’Rescue’

4. CC3D F/C 를 USB에 연결

5. 클릭 ’Erase Settings’ -> OK

6. 약 30초간 대기 -> USB로 GCS와 CC3D가 연결됨

7. 클릭 ’Upgrade & Erase’ -> 약 30초 소요

7번 과정 후 CC3D는 자동 재시작되어 USB로 연결됩니다. 간혹 재시작에 실패했다는 메시지가 나오는 경우도 있으나 re-pulg 하시면 정상동작 합니다.

8. 하단  메뉴 클릭 ’Welcome’

9. 클릭 ’Vehicle Setup Wizard’ -> Upgrade는 생략하고 ’Next’로 진행

10. 화면 안내에 따라 설정을 진행 하십시오.







다음 유투브 동영상은 CC3D 설정에 도움을 줍니다.
