입제 살포기 58Φ 마운트

,

PALADIN사의 항공 입제 살포용 모듈 시스템

입력전압은 6S(22.2V)로 구동

조종기 Aux 2채널 소요
(도어 게이트 개도량,  터빈의 스핀 속도 제어)

498,000

업계 최초2021년형 방제앱 바로가기





입제 살포기/58Φ Mount/6S/22.2V)



PALADIN사의 항공 입제 살포용 모듈 시스템.

기존 제품들과는 달리 2ch 제어 방식으로 도어 게이트 개도량과 터빈의 스핀 속도 제어로 비산거리 및 분사량을 사용자 임의로 조절할 수 있는 장점이 있습니다.

(조종기 Aux 2채널 소요).

입력전압은 6S(22.2V)로 구동되며, 조종기의 예비 Aux 채널에 게이트 채널과 터빈 채널을 연결 후 사용하시면 됩니다.

아울러 범용 58Φ를 구경을 가진 약제통에는 별도의 개조 없이 바로 장착이 가능하며, 방제용 드론 1대로 방제 및 입제용으로 모두 활용하실 수가 있습니다.



조립 전 반드시 참고하세요~
비행제어장치와 ESC등 파워보드에 연결된 다른 탑재 장비를 파워보드와 전원을 분리하시고 작업하십시오!
약제 살포기의 정상 동작을 확인 하신 후에 비행제어장치 등 탑재 장비의 전원을 연결하십시오.
그렇지 않은 경우 작업 중 비행제어장치 등 전자기기를 파손할 수 있으므로 각별히 주의를 기울여 주시기 바랍니다.

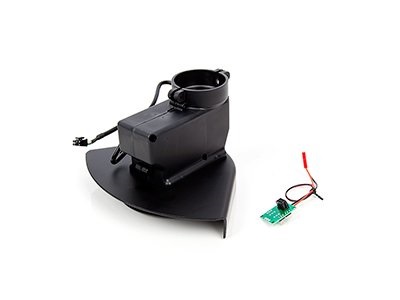

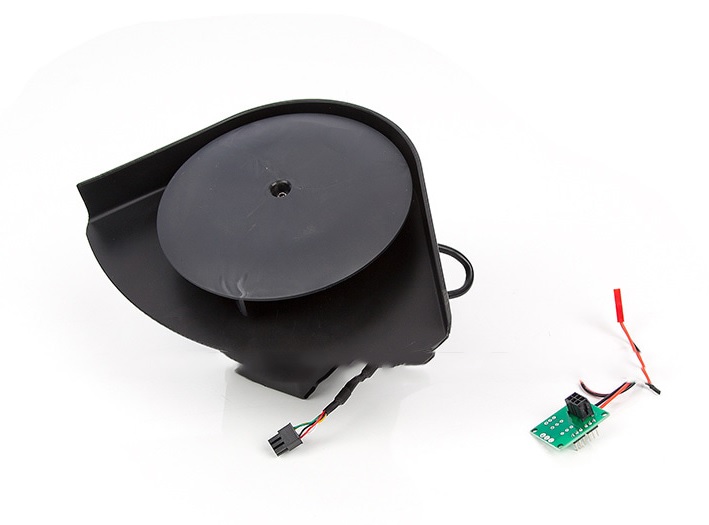

입제 모듈 제어용 보드 및 BEC 와이어 일체 포함 (다음 그림과 동일)

 게이트의 구경은 58Φ로서 범용적인 약제통에는 별도의 개조 없이 모두 장착이 가능합니다.

## TEST 영상 ##

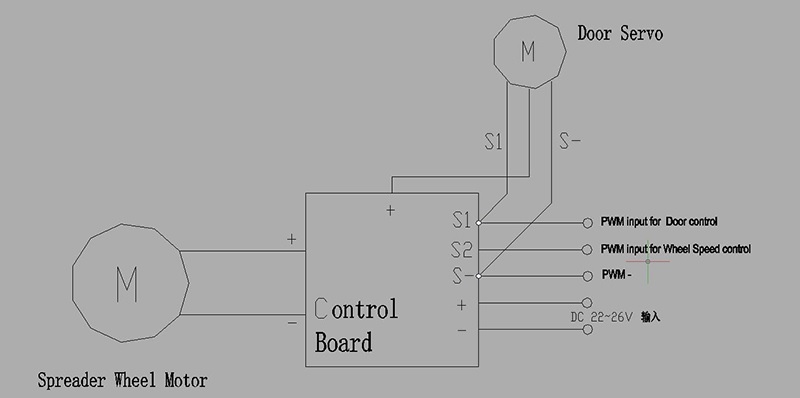

## 제품 회로도 ##

<Specifications>

– Input Voltage: DC 22-26V – 6S 22.2V

– Power Consumption : 2.5W/h
– N.W. 370g
– Spray Range Width : 3-6 meters

– Max Spread Capacity : 5L(3.6Lg)/92 Second /@ max Turbine Power /@30% Gate Open



<주의 사항>

6S 기반의 소형 방제 드론(5L급)의 경우 입제기 전원을 파워보드에 다이렉트로 솔더링 하면 됩니다.

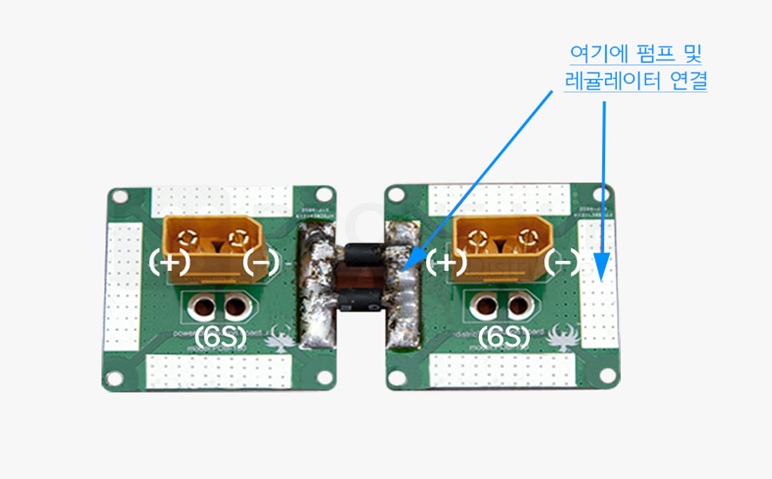

12S(44.4V) 파워를 사용하는 대형 프레임의 경우 파워 보드의 2개의 직렬 버스 중 아래 도면과 같이 뒤쪽 파워 보드에 입제기 전원을 솔더링 하셔야 합니다.

기타 LED용 레귤레이터 등등도 동일하게 뒤쪽 파워 보드에 일괄 솔더링 해서 사용하시면 됩니다.

파워보드의 앞쪽 버스에 변속기를 연결할 경우, 직렬 Loop가 걸려서 펌프 변속기 및 메인 모터의 변속기, FC까지 모두 파손이 되므로 각별히 주의를 요합니다.
